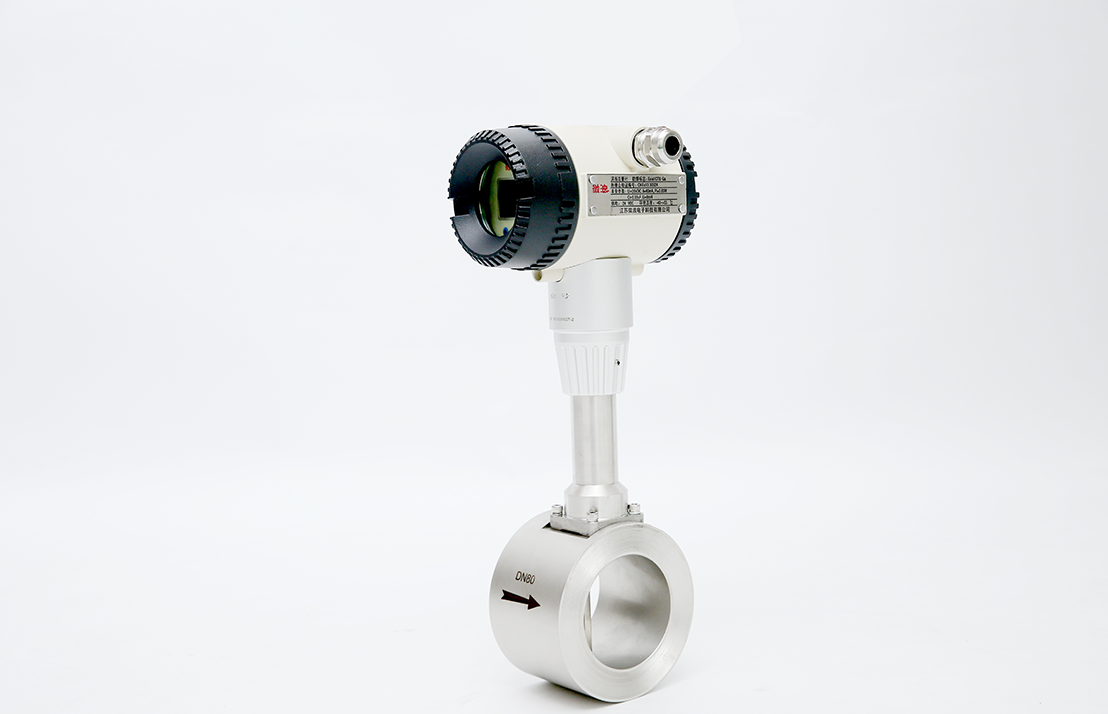

渦街流計是一種具有廣泛用途的流量?jī)x表。它可用于絕大多數氣體、液體和蒸汽的流量計量、測量、控制;其具有非常獨特的介質通用性，儀表系數對不同介質是通用的;渦街流量計結構簡單，無運動部件，具有很高的穩定性和可靠性;由渦街流量計組成的流量測量系統簡單，便于維護，具有較好的經濟性。MA80T系列渦街流量計嚴格遵循可靠性原理進行設計，采用結構簡化的優化設計方案，全系列產品零部件實現高度通用性和互換性;電路組件選用具有高可靠性指標的新型元器件，采用表面貼裝工藝，摒棄了電位器、接插件等低可靠性元件，整機可靠性指標顯著提高。

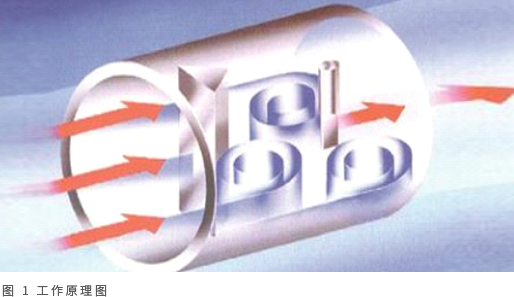

渦街流量計是根據“卡門渦街”原理制成的一種流體振蕩型流量?jī)x表。在流動的流體中插入一個斷面為非流線型的柱體時，在柱體后部?jī)蓚?cè)會產生兩列交錯排列的旋渦(圖一)
旋渦分離的頻率f與柱側流速v成正比，與柱體寬度d成反比:
式中: St--斯特勞哈爾數，是與柱體斷面幾何形狀有關的無量綱常數，數值由試驗確定。
由于d和St是常數，而流速v與管內平均流速v0有固定關系(v0=v1(1-1.25d 1 D))，測得旋渦分離頻率f就測得管內平均流速v0，從而得出體積流量。-段時間內分離旋渦的個數N與流過流體的體積V之比，稱為儀表系數K:
MA80T系列渦街流量計采用置于柱體后面的壓電探頭檢測旋渦分離頻率。
MA80T流量變送器可輸出的是轉換為與流量成比例的4- -20mA標準電流信號，也可輸出脈沖信號
滿口式：DN25、32、40、50、65、85、100、125、150、200、250、300、DN15、20、350、400、450、500、600需特制
2.連接方式法蘭卡裝型：國標GB 用于國標管道 DIN標準 用于歐洲進口設備配套管道或DIN標準管道
ANSI標準 用于美國進口設備配套管道或ANSI標準管道
法蘭連接型：國標GB 用于國標管道DIN標準 用于歐洲進口設備配套管道或DIN標準管道
DIN標準 用于歐洲進口設備配套管道或DIN標準管道
ANSI標準 用于美國進口設備配套管道或ANSI標準管道
3.公稱壓力液體用:1.0，1.6，2.5，4.0及以上
氣體及蒸汽用:1.0，1.6，2.5，4.0及以上
4.介質溫度(℃)-200~160℃ 用于低溫液體、氣體
-40~300℃ 用于液體、氣體、飽和蒸汽和過熱蒸汽
-40~350℃ 用于過熱蒸汽
5.準確度（±%）1.0
6.本體，旋渦發生體，測頭體材料1Cr18Ni9Ti用于常規低腐蝕介質 (標準供貨)
316L 用于常規腐蝕、食品等介質
哈氏合金 用于高腐蝕性介質
7、適用介質氣體:空氣、氧氣、氮?dú)?、天然氣、液化氣、氨氣等各種氣體
液體:水、輕油、液化石油、酸液、堿液等各種化工液體
蒸汽:飽和蒸汽和過熱蒸汽
液體0.3-7氣體3-60蒸汽3-70
9、輸出信號MA80T標準電流信號: 與瞬時流量成線性
比例的4- 20mA標準電流信號(二線制)。
帶現場顯示，同時顯示瞬時流量、累積流量，溫壓一體型還可顯示介質的溫度和壓力電壓脈沖信號:高電平≥5V低電平8iV,方波，脈沖占空比1:1
10、供電電源DC24V
11、防爆標志本安型 ExiallCT2-T6隔爆型ExdIICT2-T6
12、防護等級IP65 用于室內安裝
IP68 適用于水浸場合安裝
13、環境條件環境溫度 -40~﹢55℃
相對濕度 5~90(%)
大氣壓力86~106(kPa)
14、流量計選型渦街流量計的選型正確與否，將直接影響到儀表能否正常運行，因此設計單位和用戶應首先做好以下準備工作，以保證選型合理、正確:
確認儀表用途，一般分為流量控制、一般計量或用于貿易結算:
米確定在管道上的具體安裝位置，找出可能影響儀表正常工作的環境因素;
必認真核對測量流體的工藝參數如:壓力、溫度、粘度、流量范圍等。
