產品標準Q/321081 NJA002-2016

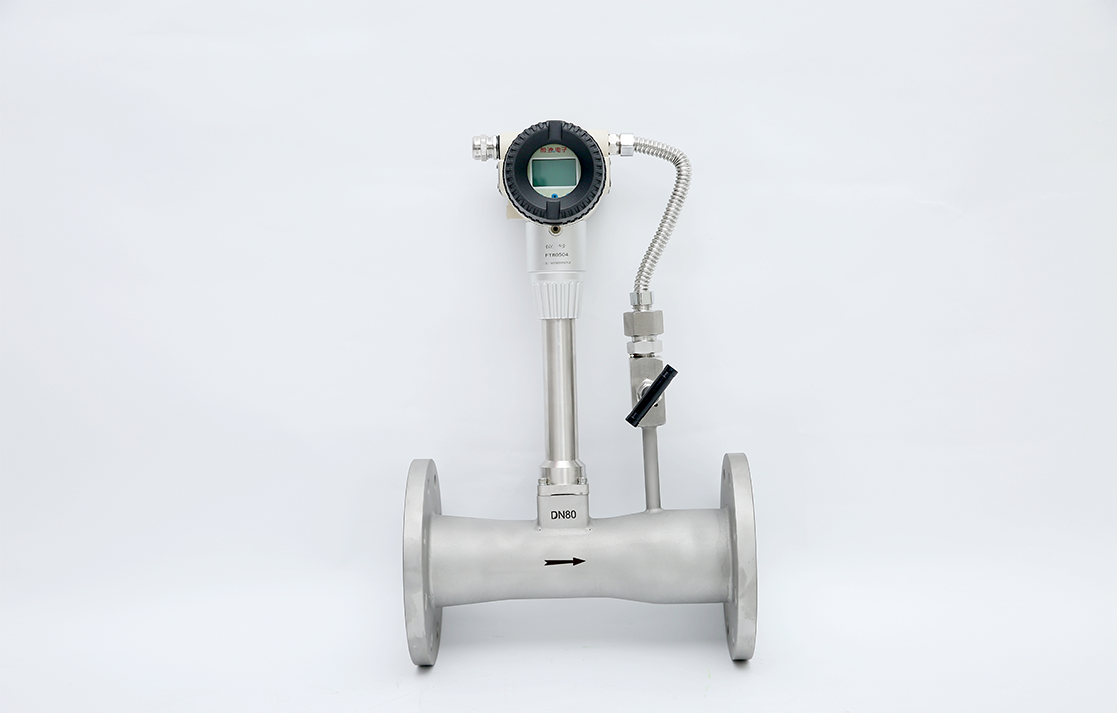

檢定規程《JJG1121-2015旋進漩渦流量計檢定規程》SA80TS系列增強型旋進漩渦流量計是吸收德國技術推出的新一代增強型旋進流量計。該系列增強型旋進流量計嚴格遵循可靠性原理進行設計，采用結構簡化的優化設計方案，全系列產品零部件實現高度通用性和互換性;采用數字化信號處理，具有很強的抗干擾能力，電路組件選用具有高可靠性指標的新型元器件，采用表面貼裝模塊化工藝，摒棄了電位器、接插件等低可靠性元件，整機可靠性指標顯著提高。
該系列增強型旋進流量計內設公司自主創新設計的、具有獨特自整流功能的起旋器，壓損小于普通旋進流量計，且安裝時對直管段的要求遠低于渦街流量計，量程比更寬，突破了傳統旋進漩渦流量計量程比小、流量不穩定的缺陷，可以替代現有貿易交接流量計使用。
增強型旋進漩渦流量計起旋器使沿軸向進入的介質發生旋轉，在這種旋轉的中心形成渦核，渦核在逆流的作用下形成二次螺旋形旋轉圖(一)。
這種二次旋轉的頻率與流量成正比，如內部幾何形狀良好，則在很廣的流量范圍內呈線性，旋轉頻率由壓電傳感器檢測。
滿管式:DN15、20、25、32、40、50、65、80、100、125、150、200、250、300、350、400
2 準確度(±%)液體:優于0.5級氣體:優于1.0級
3、流速(m/s)液體0.15m/s以上氣體0.5m/s以上0.3m/s以上
4 連接方式法蘭連接型國標GB用于國標管道(>4.0MPa,111512004OMP，G7T9119-2000)
DN標準 用于歐洲進口設備配套管道成DIN標準管道H+21205-2009尺寸同國株入
ANS標準，用于美國進口設智配籍管ANS標準管9(ANS1B16.5HGT206m5-2009)
5 公稱壓力PN 1.0MPa，1.6MPa，2.5MPa，4.0MPa及以上
ANSI 150lbs，300lbs及以上
6 本體材料304 用于常規低腐蝕介質 (標準供貨)
316： 用于常規腐蝕介質
316L 用于高腐蝕性介質
7 適用介質氣體：空氣、氧氣、氫氣、氮氣、氨氣、天然氣、液化氣等各種氣體及混合氣
液體水、輕油、液化石油、酸液、堿液等各種化工液體
蒸汽:飽和蒸汽和過熱蒸汽
(-40-160)C用于液體、氣體普通低溫及常溫介質
( 150-300) C用于氣體、飽和蒸汽和過熱蒸汽及高溫介質
9 輸出信號標準電流信號：與瞬時流量成線性比例的4-20mA標準電流信號（二線制）。帶現場顯示，同時顯示瞬時流量、累積流量，實時密度等。
10 通訊協議HART協議，RS485
11 供電電源系統供電DC18-26V，電池件電DC3.6V
12電氣接口M20x 15.12"NPT、可特殊定制
13防爆等級本安型 ExallCT2-T6
隔煤加粉塵防爆型 Exd16T6GoDIPA22T6Gb
大氣壓力86~106(kPa)
14防護等級IP35用于審內外安裝(全密，技水)IP67 短時間浸水
1P68適用開連續漫水城由安裝
15環境溫度相對濕度(5-90)%
大氣壓力86-106)KPa
